Palonniers et cadres modulaires

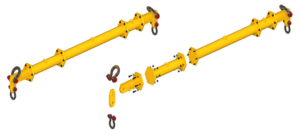

Palonnier modulaire
Une solution polyvalente permettant l’assemblage de plusieurs modules de charge, atteignant des longueurs de 1 à 36 mètres avec une capacité allant de 9 à 1350 tonnes, tous certifiés par DNV-GL
Conçus pour une répartition optimale des charges, ils offrent une sécurité et une efficacité accrues lors des opérations de levage.
Nos palonniers modulaires sont faciles à monter, économiques et adaptés à un large éventail d’applications.
- Répartition de charge efficace, augmentant la stabilité et la sécurité.
- Capacité de levage accrue grâce à une meilleure répartition des charges.
- Contrôle et maniabilité améliorés du chargement.
- Polyvalence et adaptabilité à diverses opérations de levage.
- Conformité avec les régulations et standards de sécurité.
- Gains de temps et réduction des coûts.
- Disponibles en stock jusqu’à 600 tonnes à la vente.
- Conçus et fabriqués conformément aux normes actuelles.
- Taille et poids réduits, facilitant le transport, le stockage et réduisant les coûts d’installation.
- Montage facile et rapide, en suivant les instructions du manuel.
- Produit économique, remplaçant toute une gamme de palonniers.
- Système modulaire : ajoutez ou retirez des éléments pour ajuster le palonnier à vos besoins.
- Possibilité de combiner plusieurs palonniers pour des travaux de levage complexes.
- Tous les modèles peuvent être livrés avec des manilles.
- Les charges importantes utilisent des manilles à corps large pour éviter d’endommager les élingues.
MATÉRIAU
Acier structurel à haute limite élastique, fournis avec un certificat de qualité 3.1.
FINITION
Sablage Sa 2.5 selon ISO 8501-1 et peinture orange RAL 2004 avec finition brillante (catégorie de corrosion C2 selon ISO 12944). D’autres finitions disponibles sur demande.
CONFORMITÉ
Conformes aux directives européennes 2006/42/CE et 2014/30/UE. Fabriqués selon les normes :
- UNE-EN ISO 12100:2012 – Sécurité des machines.
- EN 13155:2020 – Sécurité des grues.
- EN ISO 3834-2:2022 – Exigences qualité pour le soudage des matériaux métalliques.
CERTIFICATS DNV
Nous disposons de la certification DNV-GL pour nos palonniers, garantissant des standards de qualité élevés.
Palonnier modulaire télescopique
Ce palonnier télescopique est unique sur le marché européen grâce à sa grande mobilité et sa polyvalence, permettant de soulever de lourdes charges tout en réduisant le temps de réglage de la longueur utile.
Il est disponible en stock avec des capacités allant jusqu’à 110 tonnes.
Le système est modulaire, ce qui permet d’ajouter ou de retirer des sections pour ajuster la longueur en fonction des besoins.
Rapidité
Réduction du temps de manœuvre de 80 % avec un réglage en 2 minutes, contre 30 à 60 minutes pour un palonnier classique.
Économie
Un seul palonnier télescopique peut remplacer plusieurs sections de différentes tailles.
Simplicité
Le réglage de la longueur est facile et rapide en retirant simplement une goupille pour ajuster la distance.
Compatibilité
100% compatible avec nos palonniers modulaires
Matériau
Acier structurel à haute limite déélasticité.
Finition
Sablage et peinture orange selon les normes ISO, avec une option de traitement anti-corrosion.
Conformité
Fabriqué selon les normes européennes de sécurité et de qualité pour les machines de levage.
Cadre modulaire
Combinez des sections de palonniers pour créer un cadre pour soulever des équipements lourds de forme carrée
Facile à assembler et à démonter, le cadre de levage peut être adapté à diverses configurations et tailles. C’est la solution idéale pour soulever de lourdes charges nécessitant plus de deux points de levage.
Disponible en plusieurs longueurs ajustables et avec des capacités allant de 9 à 170 tonnes.
Les coins sont utilisés pour joindre plusieurs palonniers en un cadre (palonnier ou cadre de levage). Ils sont modulaires, faciles à assembler et à démonter, et peuvent s’adapter à diverses configurations et tailles.
En stock : Capacité de 9 à 170 tonnes, livraison immédiate.
Pour soulever des charges encombrantes ou très grandes, le cadre de levage modulaire est la solution.
Poutres de levage

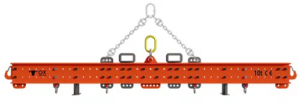

Poutre réglable ECO
Les plus polyvalentes, faciles à assembler. Elles peuvent être réglables ou fixes.
Configurations multiples pour répondre à vos besoins
L’Eco-Poutre est une poutre de levage économique et rapidement livrée, sans soudure, facile à inspecter et à modifier. Tous les bras fixes et accessoires réglables sont en stock, avec des capacités allant de 1 à 10 tonnes et des longueurs de 1 à 4 mètres.
De plus, 2 autres modèles sont disponibles sur demande pour des capacités de 15 et 20 tonnes, couvrant toute la gamme jusqu’à 8 mètres de longueur.
Existe aussi en forme de H
Nos poutres ECO peuvent désormais être transformées en poutres ECO en forme de H.
Configurations multiples, longueurs, accessoires et faciles à monter, démonter, inspecter, et bien plus encore !
Capacités allant de 1 à 20 tonnes et de 1×1 m jusqu’à 8×8 m
Matériau
De l’acier de construction et de l’acier à haute limite élastique, fournis avec un certificat de qualité 3.1, sont utilisés pour la fabrication des poutres de levage.
Finition
Conformité
Nous respectons les dispositions de la Directive 2006/42/CE du Parlement Européen et du Conseil du 17 mai 2006 relative aux machines, et elle a été fabriquée conformément aux normes suivantes :
- EN 13155:2020. Grues. Sécurité. Accessoires de levage non fixés.
- EN ISO 12100:2012. Sécurité des machines – Principes généraux de conception – Évaluation du risque et réduction du risque.
- 89/391/CE Directive cadre en matière de santé et de sécurité au travail.
Poutre multi-oreilles
La meilleure solution technique pour répondre à vos besoins
Toute longueur ou capacité pour répondre à vos besoins
Polyvalence pour le levage à la fois de conteneurs maritimes ISO et de charges industrielles générales. Elle offre une solution supplémentaire pour soulever toute autre cargaison longitudinale destinée au transport sur une plateforme de camion conventionnelle, capable de soulever avec des tirages obliques ou en utilisant deux unités.
Disponible sur demande : jusqu’à 200 tonnes et jusqu’à 8 mètres de longueur.
Caractéristiques
Conçues sur mesure pour résoudre le levage de toute charge longitudinale
Il existe différents modèles avec des longueurs et capacités variables de 10, 15, 24, 34, 50, 70 et 110 tonnes respectivement, et des longueurs allant de 2 mètres à 10,6 ou 10,8 mètres selon le modèle.
La poutre de levage la plus polyvalente
Les poutres multi-oreilles ou poutres à plusieurs points de levage sont une solution polyvalente pour soulever des charges longitudinales grâce à leurs multiples configurations de levage : soit avec une traction unique depuis un point pour une hauteur réduite, soit en utilisant une pince à deux jambes pour un meilleur équilibre, et même en tant que poutre pour combiner deux grues et permettre le levage de charges dépassant la capacité unitaire des grues.
En haut : Elle peut être utilisée avec un crochet central pour les situations avec un seul point de levage où la hauteur est limitée, ou avec une élingue à deux branches s’il y a suffisamment de hauteur, offrant ainsi plus de stabilité. Elle peut même être utilisée pour combiner deux grues afin de soulever des charges qui dépassent la capacité individuelle des grues.
En bas : Elle comporte un motif continu de trous qui permet d’ajuster la position du centre de charge avec une précision raisonnable.
Pour ce faire, il suffit de déplacer les crochets inférieurs dans la direction opposée au décalage du centre de gravité, après l’avoir déterminé via des essais.
Détail important : la longueur maximale de la poutre de levage doit être au moins égale à la distance entre les points d’accrochage + le décalage maximal du centre de gravité.
Poutre de levage de conteneurs
Sécurité dans le levage des conteneurs maritimes
La poutre de levage pour conteneurs ou poutre multi-points pour conteneurs a été conçue pour faciliter le levage des conteneurs maritimes de type ISO-668. Elle est compatible avec des conteneurs maritimes de toutes tailles grâce à ses crochets inférieurs.
Partie supérieure
Elle peut être utilisée avec un attelage central en un point pour les situations où la hauteur est réduite, ou avec une pince à deux jambes si la hauteur le permet, offrant ainsi une plus grande stabilité. Elle peut même être utilisée pour combiner deux grues afin de permettre le levage de charges qui dépassent la capacité unitaire des grues.
Partie inférieure
Elle comporte un motif continu de trous qui permet d’ajuster la position du centre de charge avec une précision raisonnable. De plus, comme elle est conçue pour le levage de conteneurs maritimes, elle dispose de crochets transversaux légèrement surélevés situés à la largeur du conteneur, permettant l’accrochage et le levage à l’aide de quatre chaînes-câbles munis d’un crochet spécifique pour la partie inférieure (twistlock du conteneur) afin de soulever le conteneur par la base.
Solutions polyvalentes de levage pour conteneurs
Polyvalence, à la fois pour le levage de conteneurs maritimes de type ISO et pour l’industrie en général grâce à une solution supplémentaire pour soulever toute autre charge longitudinale destinée au transport sur une plateforme de camion conventionnelle et pouvant être soulevée par des tirages obliques ou en utilisant deux unités.
La poutre de levage pour conteneurs permet d’ajuster le centre de charge à la fois longitudinalement et transversalement grâce aux accessoires fournis, selon les besoins spécifiques.
Elle intègre un système de manutention par aspiration utilisant un chariot élévateur.
Elle dispose en option de pieds de support accessoires.
Unités disponibles en stock, sauf en cas de vente, avec livraison immédiate.
Palonniers sur mesure
Palonnier sur spécifications

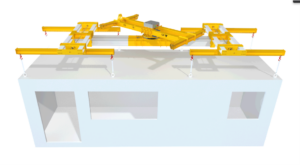

Nous pouvons également étudier tout projet afin de répondre à vos besoins. Par exemple un palonnier spécifique pour le transport de maison préfabriquée.
