Spreaders BROMMA
Spreaders de portique
Spreaders de grue
Spreaders de quai
Spreaders de portique

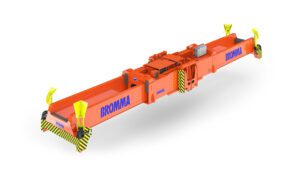

STS45 – La référence en twin-lift
Combinaisons possibles : 20′, 40′, 45′, 2×20′.
Spreader télescopique twin-lift de référence du secteur car il est un des plus polyvalents du marché.
L’écartement des boitiers twin peut se faire à tout moment du cycle de levage, donc aucun arrêt nécessaire lorsqu’il y a besoin d’écarter les containers. Il peut se rétracter jusqu’à une longueur de 19′6″ si jamais il venait à être en difficulté dans un espacement de navire de 20′.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
Spreader hydraulique très fiable avec une longue durée de vie même dans des conditions de charge extrêmes.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levages de 10t
- Écartement du twin : de 0 à 1600mm (même à pleine charge)
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 12,7t (sans équipement additionnel)
La version allégée du STS45. La même robustesse et la même polyvalence que le modèle original mais convenant aux portiques de plus faibles capacités.
Caractéristiques principales :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×25t
- SWL : 4 oreilles de levage de 10t
- Écartement du twin : de 0 à 1600mm (même à pleine charge)
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 10,5t (sans équipement additionnel)
La version tout-électrique du STS45. La même robustesse et la même polyvalence que le modèle original mais un poids réduit, et une faible consommation d’énergie. De plus, ce modèle tout-électrique évite les risques de fuite d’huile (et les pollutions associées), réduit les nuisances sonores et diminue les coûts de maintenance (plus de changement d’huile, de flexibles, de filtres).
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levages de 10t
- Écartement du twin : de 0 à 1600mm (même à pleine charge)
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 11,7t (sans équipement additionnel)
SSX40/45 – Un single-lift plein de ressources
Combinaisons possibles : 20′, 40′, 45′.
Spreader télescopique reconnu à travers le monde pour sa robustesse, sa fiabilité et sa durée de vie.
Grâce à sa longueur ajustable, il peut manipuler des containers de 20′ à 40′ (modèle SSX40) ou 45′ (modèle SSX45).
De plus, il peut se rétracter jusqu’à une longueur de 19′6″ si jamais il venait à être en difficulté dans un espacement de navire de 20′.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
La version hydraulique du SSX40/45.
Caractéristiques principales :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- SWL : 4 oreilles de levage de 10t
Modèle SSX40 :
- Télescopage de 20′ à 40′ : environ 28sec
- Poids : environ 8,7t (sans équipement additionnel)
Modèle SSX45 :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 9,6t (sans équipement additionnel)
La version tout-électrique du SSX40/45. Les mêmes qualités que le modèle original avec des coûts de maintenance allégés. L’absence de centrale hydraulique élimine de fait les vérifications et remplacements d’huile, de flexibles et de filtres. De même, il n’y a plus aucun risque de fuites d’huile et les dangers associés.
Caractéristiques principales :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- SWL : 4 oreilles de levage de 10t
Modèle SSX40E :
- Télescopage de 20′ à 40′ : environ 28sec
- Poids : environ 8,6t (sans équipement additionnel)
Modèle SSX45E :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 9,6t (sans équipement additionnel)
STR40/45 – Un twin-lift léger mais costaud
Combinaisons possibles : 20′, 40′, 45′, 2×20′.
Spreader télescopique twin-lift, il est particulièrement apprécié des petits terminaux ou utilisé en back-up si le spreader habituel est en maintenance.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
La version hydraulique du STR40/45.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levage de 10t
Modèle STR40 :
- Télescopage de 20′ à 40′ : environ 28sec
- Poids : environ 9,9t (sans équipement additionnel)
Modèle STR45 :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 11t (sans équipement additionnel)
La version tout-électrique du STR40/45. Les mêmes qualités que le modèle original avec des coûts de maintenance allégés. L’absence de centrale hydraulique élimine de fait les vérifications et remplacements d’huile, de flexibles et de filtres. De même, il n’y a plus aucun risque de fuites d’huile et les dangers associés.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levage de 10t
Modèle STR40E :
- Télescopage de 20′ à 40′ : environ 28sec
- Poids : environ 9,8t (sans équipement additionnel)
Modèle STR45E :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 11,3t (sans équipement additionnel)
Gamme tandem – Accélérez la cadence !
Améliore la productivité lors du chargement et du déchargement de navires avec la préhension simultanée de conteneurs de 40/45 pieds.
Idéal pour les terminaux avec un volume élevé de conteneurs vides et des portiques avec une grande capacité de levage.
Pour les terminaux manipulant un nombre considérable de conteneurs 40′ ou 45′, les Tandem BROMMA peuvent grandement améliorer la productivité de chaque cycle de levage.
Combinaisons possibles : 20′, 40′, 45′, 2×20′, 1×20′+1×40′, 1×20′+1×45′, 2×40′, 2×45′, 1×40′+1×45′.
Ce spreader est basé sur un design qui a fait ses preuves : celui du SSX40/45.
Sa capacité sous spreader est de 70t. Si un terminal prévoit d’utiliser ces 70t sous spreader, le portique devra avoir une capacité d’environ 100t sous câblage. Ainsi, ce Tandem télescopique pourra être utilisé sans restriction sous la plupart des portiques de dernière génération en service aujourd’hui.
Les clients qui ne manipulent que peu de containers de 45′ pourront considérer la version 40′ de ce spreader, qui est plus légère d’environ 2t.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
Caractéristiques principales :
- SWL : 2×41t
- Écartement : 1000mm en 10s
- Inclinaison : ±20°
- Poids du modèle Tandem 45 : environ 22,1t (sans équipement additionnel)
- Poids du modèle Tandem 40 : environ 20,5t (sans équipement additionnel)
Combinaisons possibles : 40′, 45′, 1×40′+1×45′, 2×40′, 2×45′.
Ce Tandem E³ présente une grande capacité et une grande flexibilité. Il combine un faible poids avec la possibilité de soulever différentes combinaisons de containers 40 et 45 pieds, ou ces containers seuls. Un autre atout est sa capacité à faire un déplacement latéral sur chaque spreader individuel, ce qui est utile lorsque le châssis ou les conteneurs au sol ne sont pas entièrement alignés dans le sens longitudinal.
La limitation dans son utilisation est son incapacité à manipuler des containers de 20 pieds, ce qui en fait un spreader particulièrement adapté pour les terminaux qui ont une forte proportion de containers 40 et 45 pieds. Néanmoins, lorsque ce Tandem E³ est utilisé avec le headblock Tandem et le connecteur automatique, le temps nécessaire pour passer du E³ à un spreader simple est d’environ 3 minutes.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
Caractéristiques principales :
- SWL : 2×41t
- Écartement : 1000mm en 10s
- Poids : environ 24t (sans équipement additionnel)
Combinaisons possibles : 40′, 45′, 2×20′, 4×20′, 2×40′, 2×45′, 2×20′+1×40′, 2×20′+1×45′.
Ce spreader Tandem Quattro offre de mutltiples possibilités de manipulations, dont 4 containers 20 pieds à la fois. Un autre atout est sa capacité à faire un déplacement latéral sur chaque spreader individuel, ce qui est utile lorsque le châssis ou les conteneurs au sol ne sont pas entièrement alignés dans le sens longitudinal.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
Caractéristiques principales :
- SWL : 2×51t
- SWL en twin : 4×32,5t
- Écartement : 1000mm en 10s
- Poids : environ 24t (sans équipement additionnel)
Spreaders de grue

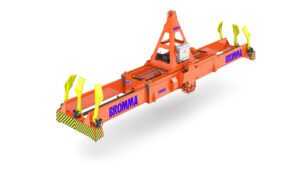

EH170U – Une référence en twin-lift
Combinaisons possibles : 20′, 40′, 2×20′.
Ce spreader EH70U allie un faible poids à une capacité de levage élevée, ainsi que de nombreux atouts :
- Ajustement du point de gravité grâce au mouvement de la tourelle, qui revient à sa position centrale lorsque le container est déchargé ;
- Système de télescopage fiable et précis, avec capteurs de proximité, tampons absorbeurs de chocs et système d’entrainement par chaîne ;
- 6 bras de guidage conçus pour être mieux protégés, notamment avec des absorbeurs de chocs en position haute ;
- Système de verrous flottants, avec une marge de tolérance de 6mm.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
Spreader hydraulique, il existe en deux versions : EH170U standard et EH170U-SWL45t
Caractéristiques principales :
- SWL : 4 oreilles de levage de 10t
- Ajustement du centre de gravité : ± 1,2m en environ 20sec
- Télescopage de 20′ à 40′ : environ 30sec
Modèle EH170U standard :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- SWL : 2×25t en mode twin
- Poids : environ 10,7t (sans équipement additionnel)
Modèle EH170U-SWL45t :
- SWL : 1×45t (supporte une excentration de charge de ±10%)
- SWL : 2×32,5t en mode twin
- Poids : environ 11t (sans équipement additionnel)
EH5U – Le single-lift robuste, fiable et léger
Combinaisons possibles : 20′, 40′.
Ce spreader EH5U allie un faible poids à une capacité de levage élevée, ainsi que de nombreux atouts :
- Ajustement du point de gravité grâce au mouvement de la tourelle, qui revient à sa position centrale lorsque le container est déchargé ;
- Système de télescopage fiable et précis, avec capteurs de proximité, tampons absorbeurs de chocs et système d’entrainement par chaîne ;
- 6 bras de guidage conçus pour être mieux protégés, notamment avec des absorbeurs de chocs en position haute ;
- Système de verrous flottants, avec une marge de tolérance de 6mm.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
Spreader hydraulique, il existe en deux versions : EH5U standard et EH5U-SWL45t
Caractéristiques principales :
- SWL : 4 oreilles de levage de 10t
- Ajustement du centre de gravité : ± 1,2m en environ 20sec
- Télescopage de 20′ à 40′ : environ 30sec
Modèle EH5U standard :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- Poids : environ 9t (sans équipement additionnel)
Modèle EH5U-SWL45t :
- SWL : 1×45t (supporte une excentration de charge de ±10%)
- Poids : environ 9,3t (sans équipement additionnel)
Spreaders de quai
YTR40/45 – Robustesse et fiabilité
Combinaisons possibles : 20′, 30′, 40′, 45′, 2×20′.
Spreader twin-lift dont la structure mécanique a été calculée pour endurer 2 millions de cycles, ce qui lui assure une excellente durée de vie. Son design est largement éprouvé puisqu’il dérive des fameux STS de Bromma, gage d’une fiabilité exemplaire.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
La version hydraulique du YTR40/45.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levage de 10t
Modèle YTR40 :
- Télescopage de 20′ à 40′ : environ 28sec
- Poids : environ 9,1t (sans équipement additionnel)
Modèle YTR45 :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 10,6t (sans équipement additionnel)
La version tout-électrique du YTR40/45. Les mêmes qualités que le modèle original avec des coûts de maintenance allégés. L’absence de centrale hydraulique élimine de fait les vérifications et remplacements d’huile, de flexibles et de filtres. De même, il n’y a plus aucun risque de fuites d’huile et les dangers associés.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levage de 10t
Modèle YTR40E :
- Télescopage de 20′ à 40′ : environ 28sec
- Poids : environ 9,1t (sans équipement additionnel)
Modèle YTR45E :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 10,6t (sans équipement additionnel)
Gamme YSX – Single-lift à toute épreuve !
Combinaisons possibles : 20′, 30′, 40′, 45′.
Spreader single-lift dont la structure mécanique a été calculée pour endurer 2 millions de cycles, ce qui lui assure une excellente durée de vie. De plus, ses guides latéraux boulonnés et ses poutres encastrables offrent un grand confort à l’utilisation.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
La version hydraulique des YSX40 et YSX45.
Caractéristiques principales :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- SWL : 4 oreilles de levage de 10t
Modèle YSX40 :
- Télescopage de 20′ à 40′ : environ 25sec
- Poids : environ 7,6t (sans équipement additionnel)
Modèle YSX45 :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 9,4t (sans équipement additionnel)
La version tout-électrique du YSX40/45. Les mêmes qualités que le modèle original avec des coûts de maintenance allégés.
L’absence de centrale hydraulique élimine de fait les vérifications et remplacements d’huile, de flexibles et de filtres. De même, il n’y a plus aucun risque de fuites d’huile et les dangers associés. Léger, silencieux, moins énergivore (jusqu’à 85% moins gourmand en énergie), ce modèle répond aux exigences actuelles des ports plus verts et durables.
Caractéristiques principales :
- SWL : 1×41t (supporte une excentration de charge de ±10%)
- SWL : 4 oreilles de levage de 10t
Modèle YSX40 :
- Télescopage de 20′ à 40′ : environ 25sec
- Poids : environ 5,7t (sans équipement additionnel)
Modèle YSX45 :
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 6,4t (sans équipement additionnel)
La version boostée du YSX45E.
Parfaitement adapté pour une utilisation dans les applications ASC, ce spreader se caractérise par son temps de disponibilité élevé, sa maintenance simple et une durabilité exemplaire. Il est de plus étonnamment léger : jusqu’à plusieurs tonnes de moins que des spreaders comparables sur le marché.
Cette version est équipée en standard de nombreux équipements tels que :
- Compteur de containers mécanique
- Compteur horaire mécanique
- Position 30′
- Bromma oreilles pour OSR45
- Emballage maritime
- Chauffage d’appoint de l’armoire électrique
Enfin, cette version est déjà prête pour recevoir la plupart des équipements optionnels existants chez Bromma (Bromma Redundant Telescopic Positioning System, Bromma Landed Hold System, Bromma Electric Flippers, Bromma Auto lubrication system, Bromma Hawkeye cameras, Bromma Hawkeye OCR, Bromma SCU Control system, Bromma TTDS, Bromma Load sensing, Bromma Spreader Monitoring System, Bromma Auto Connector)
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL : 4 oreilles de levage de 12,5t
- Télescopage de 20′ à 45′ : environ 25sec
- Poids : environ 7t (sans équipement additionnel)
- Rotation des verrous : environ 90° en 1sec

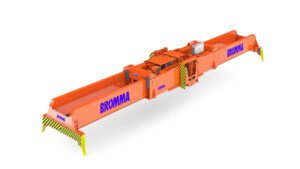

YTS45 – Unité twin-lift rétractable
Combinaisons possibles : 20′, 30′, 40′, 45′, 2×20′.
Spreader twin-lift doté d’une grande capacité de levage, avec unité twin-lift rétractable. Sa conception robuste, ses guides latéraux boulonnés et ses poutres encastrables offrent un grand confort à l’utilisation et une excellente durée de vie.
Conçu en accord avec la norme EN13001, il est comme tous les spreaders Bromma fabriqué à partir d’acier européen de grande qualité, ce qui lui assure légèreté et robustesse. Sa conception permet une utilisation simple et tous les composants sont facilement accessibles pour les inspections et la maintenance.
La version hydraulique du YTS45.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levage de 10t
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 11,2t (sans équipement additionnel
Espacement entre les 2 containers :
- 0 – 1600mm pour des containers de 20′ de 2x25t
- 0 – 1000mm pour des containers de 20′ de 2×32,5t
La version électrique du YTS45.
L’absence de centrale hydraulique élimine de fait les vérifications et remplacements d’huile, de flexibles et de filtres. De même, il n’y a plus aucun risque de fuites d’huile et les dangers associés. Léger, silencieux, moins énergivore (jusqu’à 85% moins gourmand en énergie), ce modèle répond aux exigences actuelles des ports plus verts et durables.
Caractéristiques principales :
- SWL : 1×51t (supporte une excentration de charge de ±10%)
- SWL en twin : 2×32,5t
- SWL : 4 oreilles de levage de 10t
- Télescopage de 20′ à 45′ : environ 30sec
- Poids : environ 10,9t (sans équipement additionnel
Espacement entre les 2 containers : 0 – 1600mm pour des containers de 20′ à pleine charge
